SGSE-1 - CEAR - Centro de evaluación y Análisis Radioeléctrico
Caracterización de antenas radar en banda L
Ensayos con laboratorio móvil de RF (POLAR)
Uso de torre de evaluación de sistemas de defensa electrónica (TESDE)
Uso de instalaciones no específicas del CEAR
El Centro de Evaluación y Análisis Radioeléctrico se encuentra ubicado en Guadalajara, a 5 km de la A2 y a 970 m de altitud, alejado de núcleos urbanos.
Al ser un establecimiento declarado de interés para la Defensa Nacional, tiene definida su correspondiente zona de seguridad radioeléctrica (Orden DEF/1047/2012).
Estas características le confieren la posibilidad de realizar emisiones de alta potencia y la localización de blancos a gran distancia por no haber obstáculos naturales que impidan la visibilidad.
Por todo ello, el CEAR es una instalación única para las pruebas con emisiones reales de alta potencia de sistemas radar y de guerra electrónica que no pueden llevarse a cabo en fábrica.
No sólo su ubicación es ideal a efectos técnicos, sino que su cercanía a Madrid (60 km) y a Torrejón (40 km) facilitan el desplazamiento de personal en fases de depuración y puesta a punto final de los sistemas en desarrollo.

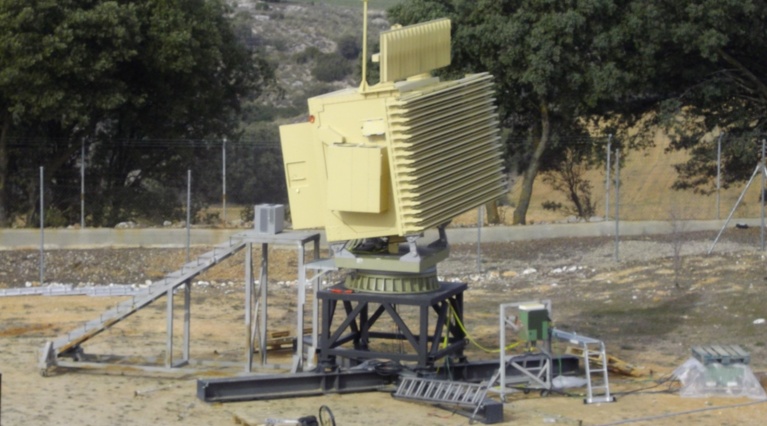

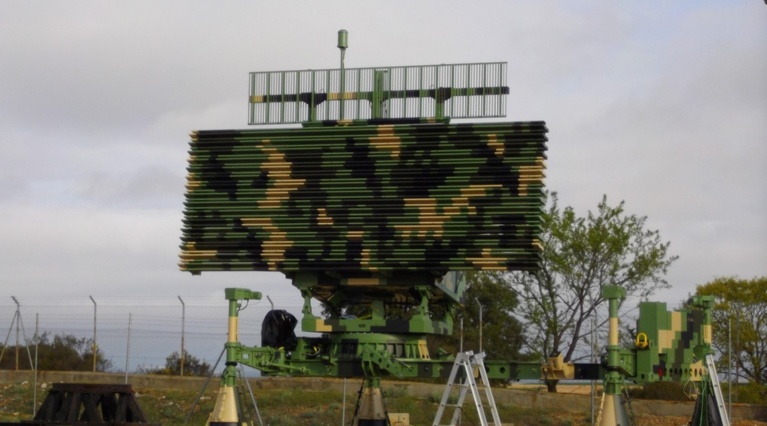

Pueden llevarse a cabo, por tanto, pruebas de radares y sistemas de guerra electrónica con emisiones reales a máxima potencia en cualquier banda de frecuencias.

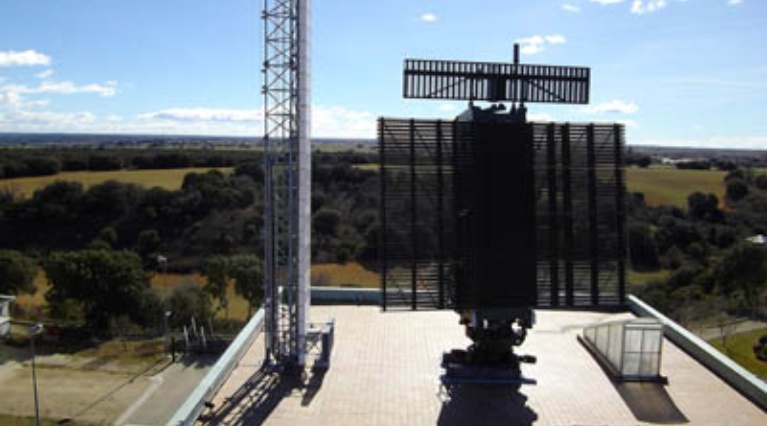

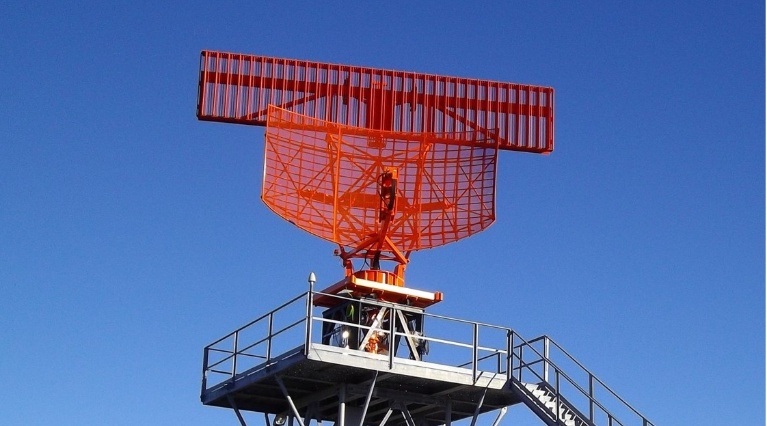

El CEAR cuenta con un sistema de caracterización de antenas en banda L (de 1 a 1,4 GHz) apropiado para la obtención del diagrama de radiación de antenas de radar primario y secundario. Los datos obtenidos en campo cercano y coordenadas cilíndricas se utilizan para el cálculo del diagrama de radiación en coordenadas polares o cartesianas y campo lejano.

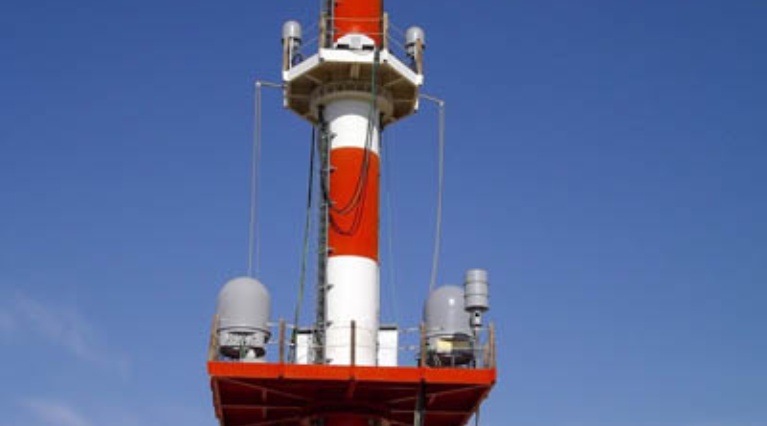

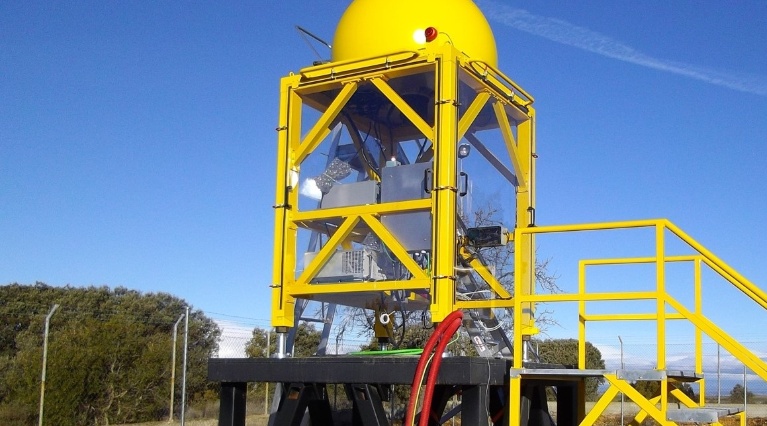

La torre de evaluación de sistemas de guerra electrónica (TESDE) permite la ubicación de subsistemas ESM y ECM, con tres plataformas giratorias y sistemas de presurización y refrigeración similares a los empleados en los barcos. Junto con el laboratorio móvil de RF denominado POLAR, sirve para la puesta a punto y comprobación final de estos sistemas.

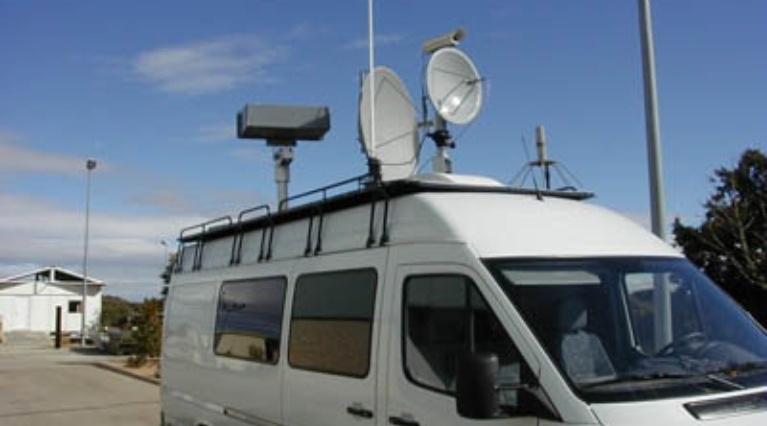

El laboratorio móvil de RF (POLAR) tiene capacidad de generación y emisión real de señales radar con características de potencia, PRF y PW variables entre 0,5 y 40 GHz. Esto permite la evaluación de sistemas instalados en la torre TESDE y, al ser móvil, también de sistemas embarcados trasladándose a otros escenarios (puerto, pista,...).
