Electricity Laboratory

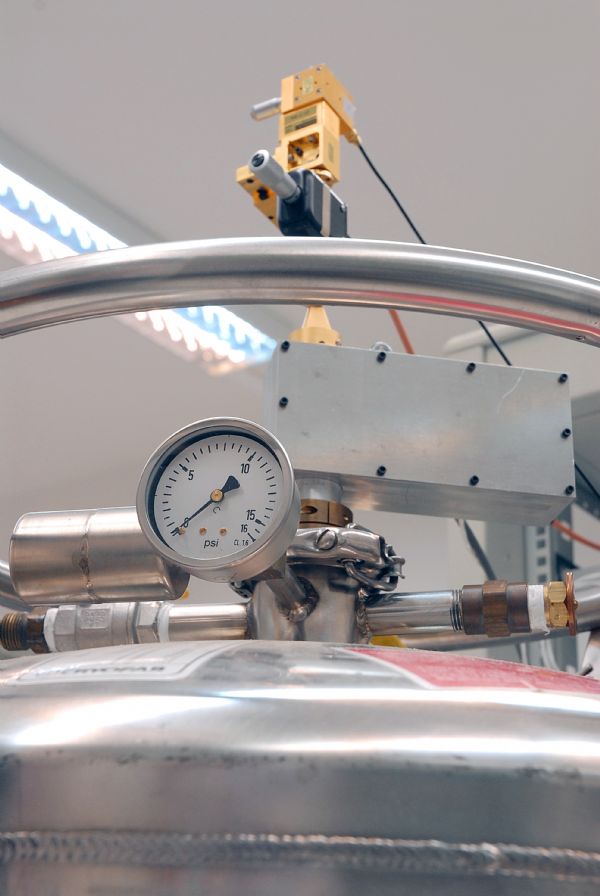

labelectr

El Laboratorio de Electricidad del INTA dispone de patrones primarios el campo de corriente continua y baja frecuencia (hasta 1 MHz) de los siguientes parámetros de Resistencia (Rcc y Rac), Tensión Continua (VDC), Tensión Alterna (VAC), Intensidad de Corriente Continua (IDC), Intensidad de Corriente Alterna (IAC), medida de Inductancia (H) y medidas de Capacidad (C) con los que es posible la calibración de patrones primarios e instrumentos de medida.

Dispone, el Laboratorio, de los técnicos cualificados, con una experiencia de mas de 15 años,  para la realización de las calibraciones y desarrollo de sistemas de medida de la mas alta capacidad técnica.

En la actualidad el Laboratorio dispone de acreditación ENAC en los parámetros referidos.



RESISTENCIA CORRIENTE CONTINUA, Rdc.

Los patrones de referencia del Laboratorio, 1 W y 10 kW, tienen trazabilidad al Centro Español de Metrología, CEM.

Se realizan las calibraciones por comparación directa o mediante relaciones con los patrones indicados, utilizando puentes de medida del fabricante MI, modelo 6010 y modelo 6000.

La capacidad acreditada cubre valores desde 100 µW hasta 1TW. Las incertidumbres en puntos fijos multiplos de 10 son menores de 1 ·10-6 R y por campos las incertidumbres se indican en la tabla adjunta.

labelectr1

Tabla de alcance e incertidumbre

VALORES/CAMPOS

INCERTIDUMBRE

1W

2,3 · 10-7 R

10 kW

2,0 ·10-7 R

Hasta 1 mW

1,0 ·10-5 R

Hasta 10 mW

5,0 ·10-6 R

Hasta 100 mW

2,0 ·10-6 R

Hasta 100 kW

1,0 ·10-6 R

Hasta 1 MW

2,0 ·10-6 R

Hasta 10 MW

6,0 ·10-6 R

Hasta 100 MW

1,2 ·10-5 R

Hasta 1 GW

1,0 ·10-4 R

Hasta 10 GW

2,5 ·10-4 R

Hasta 100 GW

7,5 ·10-4 R

Hasta 1 TW

3,0 ·10-3 R

Es estudio y desarrollo el patrón de resistencia basado en el efecto Hall con el que no se requerirá trazabilidad externa.



RESISTENCIA CORRIENTE ALTERNA, Rac.

En el Laboratorio se pueden realizar la calibración de medidores de resistencia en Corriente Alterna para valores fijos de 1 W, 10 W, 25 W y 100 W para frecuencias desde 20 Hz hasta 10 kHz. Utilizando patrones calibrados en el National Physical Laboratory del Reino Unido con las incertidumbres que figuran en la siguiente tabla.

Tabla de alcance e incertidumbre

FREC.

1W

10 W

25 y 100 W

20 Hz a 1592 Hz

3,5 · 10-5 R

3,5 · 10-5 R

1,5 · 10-5 R

1592 Hz a 5 kHz

1,2 · 10-4 R

2,5 · 10-5 R

3,0 · 10-5 R

5 kHz a 10 kHz

1,2 · 10-4 R

5,0 · 10-5 R

5,0 · 10-5 R



TENSIÓN CORRIENTE CONTINUA, VDC.

El patrón de referencia del INTA está basado en el efecto Josephson, una multi-unión de valor 10 V, basado en parámetros físicos que no requiere trazabilidad externa y que ha sido inter-comparado con el National Physical Laboratory del Reino Unido y con el Centro Español de Metrología. Diariamente es comparado con los patrones de estado sólido, basados en diodos Zener, que permiten dar la trazabilidad del laboratorio.

La incertidumbre acreditada para patrones de referencias para  1 V, 1,018 V es 2,0·10-7 U y para 10 V es de 5,0 · 10-8 U.

El máximo alcance en Tensión Continua es de 1100 V con las incertidumbres indicadas en la tabla.

labelectr2

Tabla de alcance e incertidumbre

CAMPO

INCERTIDUMBRE

0,1 µV ≤ U ≤ 100 µV

0,1 µV

100 µV < U ≤ 1 mV

0,2 µV

1 mV < U < 10 mV

1,0·10-4 U a 3,0·10-6 U

10 mV ≤ U < 100 mV

3,0·10-6 U a 1,0·10-6 U

100 mV ≤ U ≤ 10 V

1,0·10-6 U a 2,0·10-7 U

10 V < U ≤ 1100 V

2,0·10-6 U



TENSIÓN CORRIENTE ALTERNA.

Los patrones de referencia son Convertidores Térmicos con trazabilidad al Centro Español de Metrología, CEM, y al National Physical Laboratory del Reino Unido con un alcance desde 1 mV &10 Hz hasta 1000 V & 100 kHz con incertidumbres reflejadas en la acreditación ENAC que varían desde 7,5 · 10-4 U (1 mV & 10 Hz) hasta 6,0 · 10-6 U ( 1V & 1 kHz).

En la actualidad se esta en proceso de adquisición y puesta a punto de un sistema de medida basado en el efecto Josephson, no requiere trazabilidad externa, para campos de tensión hasta 1 V y frecuencias hasta 1 kHz, que permitirá bajar las incertidumbres de medida en los márgenes referidos.

labelectr3



INTENSIDAD CORRIENTE CONTINUA, IDC.

Los patrones de referencia son Shunts de Corriente Continua con trazabilidad al National Physical Laboratory del Reino Unido con un alcance e incertidumbre indicados en la tabla adjunta.

labelectr4

Tabla de alcance e incertidumbres

CAMPOS

INCERTIDUMBRE

10 nA a 100 nA

2,0 ·10-4 L

100 nA a 20 A

1,0 ·10-5 L

20 A a 100 A

20 ·10-5 L



INTENSIDAD CORRIENTE ALTERNA, IAC.

Los patrones de referencia son Shunts de Correinte Alterna con trazabilidad al National Physical Laboratory del Reino Unido con un alcance e incertidumbre indicados en la tabla adjunta.

labelectr5

Tabla de alcance e incertidumbres

CAMPOS

(20 Hz A 10 kHz)

INCERTIDUMBRE

10 µA a 10 mA

1,2 ·10-4 I a 4,0 ·10-5  I

10 mA a 100 mA

1,2 ·10-4 I a 4,0 ·10-5 I

100 mA a 15 A

1,1 ·10-4 I a 2,8 ·10-4 I



INDUCTANCIAS, L.

Los patrones de referencia son Inductancias de valores de 1 mH, 10 mH, 100 mH, 1 H y 10 H con trazabilidad al National Physical Laboratory del Reino Unido con un alcance desde 100 µH hasta 10 H y frecuencias desde 50 Hz. El resumen de las incertidumbres de medida se encuentran en la tabla siguiente.

labelectr6

Tabla de alcance e incertidumbres

CAMPOS

INCERTIDUMBRE

100 µH a 100 mH

(500 Hz a 1 kHz)

1,0 ·10-3 L

100 mH a 1 H

 (100 Hz a 1 kHz)

1,0 ·10-3 L

1 H a 10 H

(50 Hz a 200 Hz)

1,0 ·10-3 L

Otros valores consultar alcance



CAPACIDAD, C.

El patrón de referencia es la Capacidad de valor 1 nF con trazabilidad al Nacional Phisycal Laboratory del Reino Unido con un alcance desde 1 pF hasta 1 µF y frecuencias desde 100 Hz hasta 100 kHz. El resumen del alcance e incertidumbre de medida se encuentran en la tabla siguiente.

labelectr7

Tabla de alcance e incertidumbres

CAMPOR

INCERTIDUMBRE

1 µF & 1 kHz

1,5 ·10-4 CL

1 pF a 100 pF

(100 Hz a 100 kHz)

 (5,0 ·10-5 C a  5,0 ·10-5 C) + 0,1 fF

100 pF a 1 nF

(100 Hz a 100 kHz)

 1,5 ·10-5 C a  5,0 ·10-4 C

Otros valores consultar alcance



Otros valores

En la acreditación ENAC se consideran otros parámetros cuyo alcance e incertidumbres se resumen en la siguientes tablas.

MAGNITUD

ALCANCE

INCERTIDUMBRE

RELACIÓN DE TENSIÓN CA

1:1 (Vmax 30 V)

50 Hz a 10 kHz)

De 1,0 · 10-7 a 1,2 · 10-5

RELACIÓN DE TENSIÓN CC

0,1:1

R<1 kW

 1,0 · 10-6

FASE

50 Hz a 100 kHz

0,07º a 0,2º

SIMULACIÓN DE MEDIDORES DE TEMPERATURA CON REFERENCIA EXTERNA

Termopar tipo R

0,44 ºC

Termopar tipo S

0,43 ºC

Termopar tipo J

0,09 ºC

Termopar tipo T

0,10 ºC

Termopar tipo K

0,10 ºC

Termopar tipo N

0,12 ºC
