TVAC-ANDROMEDA

INTA -PLATO (ÁREA ENSAYOS AMBIENTALES)

logos ESA, CAB e INTA

PLATO (PLAnetary Transits and Oscillations of stars) será la primera misión con capacidad de identificar y caracterizar planetas como la Tierra en la zona habitable de estrellas como el Sol..

Recreación gráfica de la misión PLATO

INTA “Test House” para PLATO
TVAC -ANDROMEDA Laboratorio Sala Limpia ISO 8

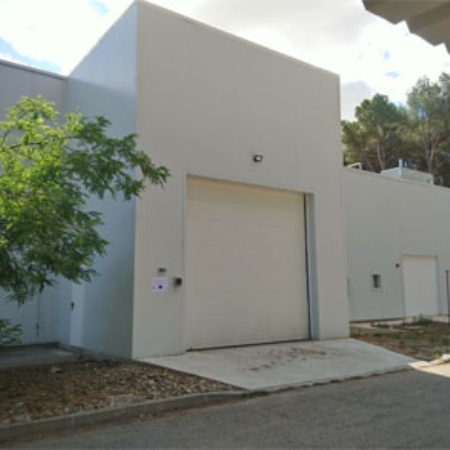

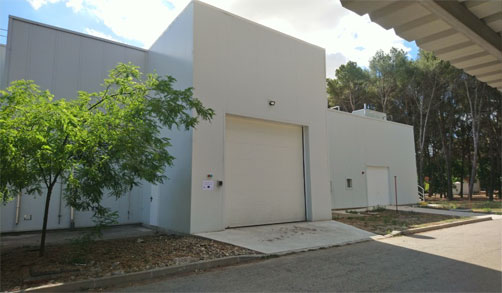

El Proyecto TVAC-Andrómeda consiste en la actualización del edificio N-09 para la realización de las actividades de preparación, verificación y ensayos climáticos en proyectos espaciales en condiciones de Área Limpia "ISO 8".

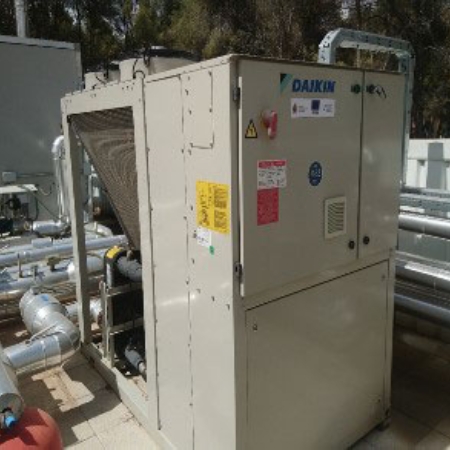

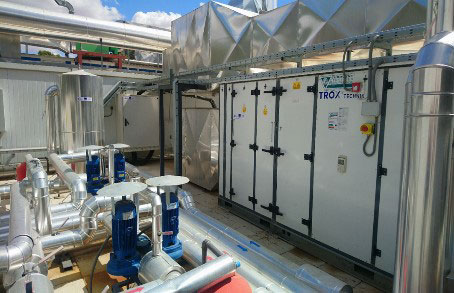

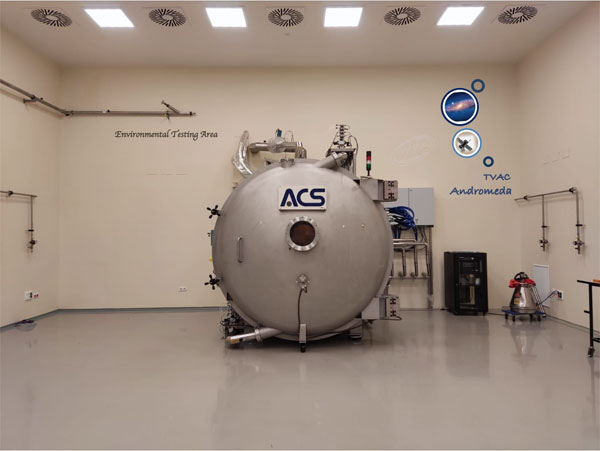

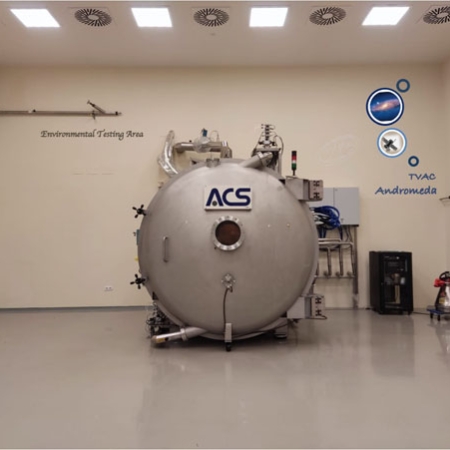

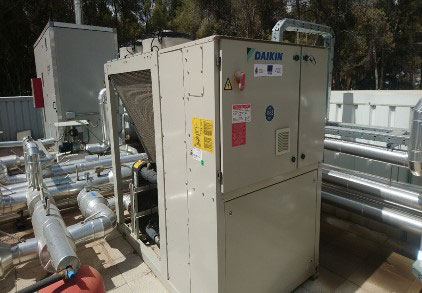

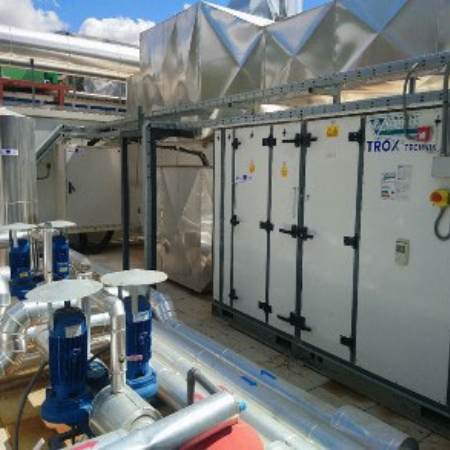

Comprende la actualización y ampliación de las intalaciones de climatización y limpieza de partículas en el Laboratorio de Ensayos Ambientales climáticos (Área de Ensayos Ambientales/ Departamento de Ensayos de Equipos y Sistemas), alojado en el edificio N-09 del Campus Tecnológico de INTA en Torrejón de Ardoz, y donde se ha instalado un nuevo simulador de vacío térmico espacial (TVAC ANDRÓMEDA), de dimensiones Ø 2 m x L = 3 m y con características específicas para pruebas de sistemas ópticos para aplicación espacial.

Características técnicas de TVAC Andrómeda

Temperaturas de operación (+150ºC/-186ºC)
Diverso equipamiento auxiliar disponible(Placatérmica, TQCM, Espectrómetro de masas, DAS (250 Canales Temp._Tc-tipo T), DN ISO-K para vacío, 4 LíneasTEB (GN2)).
Capacidad ensayos con inundación LN2 (-192ºC)
Reducción significativa de vibraciones externas.
Nivel de vacío < 1 E-06 mbar
ECSS-E-ST-10-03C rev.01

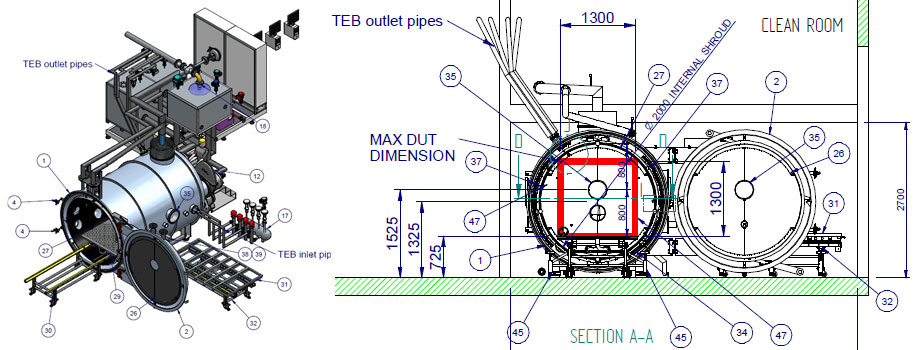

Características técnicas del TVAC Andrómeda
