SGSE-9 - Medida de Antenas y Firma Radar

SGSE-9

  • - Medidas de los parámetros característicos de las antenas: diagramas de radiación, ganancia, directividad, relación de onda estacionaria, etc.
  • - Medida de antenas de alta y baja ganancia, de manera individual o instaladas en grandes estructuras así como la validación del comportamiento radioeléctrico de antenas montadas en maquetas de tamaño real o a escala.
  • - Medida de los parámetros de dispersión de dispositivos pasivos y activos de microondas.
  • - Medida de PIRE.
  • - Medida del efecto de radomos y recubrimientos en diagramas de radiación o de dispersión.
  • - Medida de Sección Transversal Radar (STR) de blancos, medida de absorción electromagnética de materiales, obtención de imágenes ISAR de blancos.

El INTA dispone de diversas instalaciones para la realización de ensayos de antenas en la banda de frecuencias comprendida entre 30 MHz y 40 GHz, así como para la medida de sección transversal radar (STR) en la banda comprendida entre 1,5 y 40 GHz.

Campos de medida:

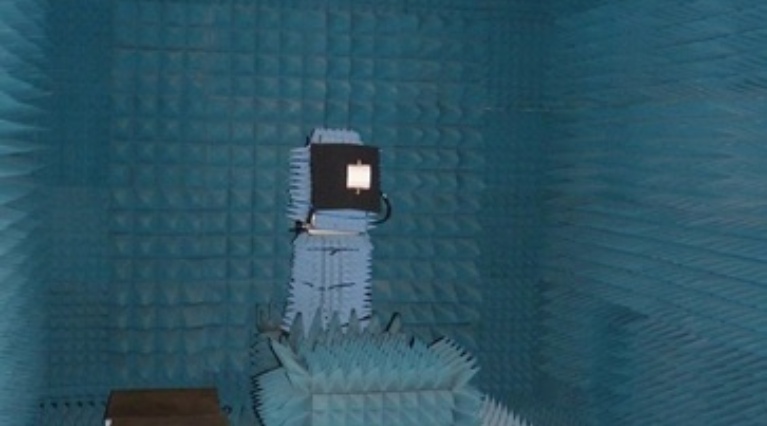

  1. -. Campo compacto para medida de antenas y STR, compuesto por una cámara anecoica de 30x18x13 m, con calidad de área limpia clase ISO 8. Instalación que permite realizar medidas de antenas y STR, disponiendo de un posicionador de antenas con capacidad para medir antenas con un peso de hasta 2.000 Kg con un par de 4.000 Kg·m, el peso máximo para blancos en RCS es de 4500 kg.
  2. -. Campo de medida por reflexión en el suelo, instalación al aire libre con distancias Tx-Rx de 61 m, 117 m o 347 m. para la medida de antenas en las bandas VHF y UHF.

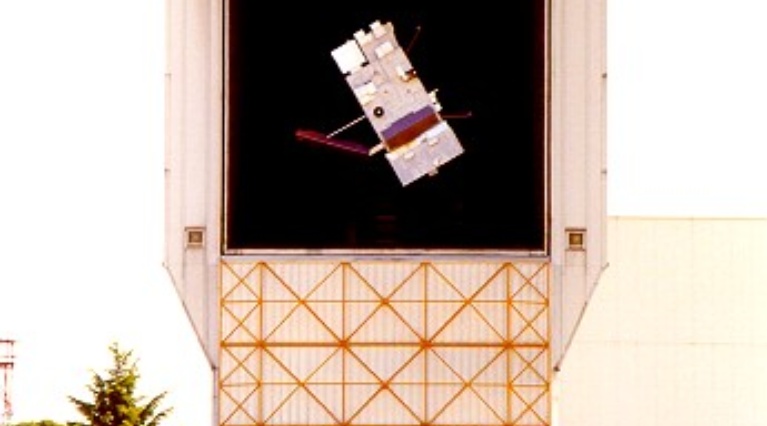

  3. -. Cámara anecoica semi-abierta, instalación que está compuesta por una cámara anecoica de 12x12x12 m y una antena transmisora situada a una distancia variable entre 70-600 m que permite la medida en campo lejano de grandes antenas y maquetas a escala 1:1, de hasta 400 kg de peso, en frecuencias comprendidas entre 1,5 y 40 GHz.

Red Laboratorios CAM Nº 377

Recursos Humanos:

Jefe del Área de Radiofrecuencia: David Poyatos Martínez

Responsable del Laboratorio de Medida de antenas y Firma Radar: José Roberto Rodríguez Amor

Técnico de Laboratorio: Miguel Ángel Fernández Martínez

Técnico de Laboratorio: Juan Manuel Ortiz Letón

Ingeniero de medidas: Asistencia Técnica

Responsable de Calidad: Luis García Cervantes

Recursos Técnicos:

El campo compacto del INTA es de un solo reflector parabólico tipo Offset. La distancia entre la antena receptora (antena bajo prueba) y reflector es aproximadamente de 16.2 metros y la distancia entre la antena trasmisora y el reflector es aproximadamente de 9.8 metros.

La Zona Quieta del campo compacto tiene unas dimensiones de 5.5x5x6 metros (ancho, altura, longitud).La antena bajo prueba puede funcionar en transmisión o en recepción.

Sistema de medida basado en el sistema de MI-Tech 2097.

Banda de frecuencias de 1.5 a 40 GHz, distribuido en 9 bandas para antenas y 3 para RCS. Bocinas de ganancia estándar serie 12 de MI-Tech para las 9 bandas de antenas.

Puerta de acceso a la cámara 6,8 x 7 m.

Área de preparación acceso cámara de 24 x 15 m con calidad de área limpia clase ISO 8, dotada de un puente grúa de 8 Tn.

Dos plataformas elevadoras con alcance de 8 y 12 m de altura.

Grúa articulada con cesto con capacidad para dos personas para el montaje del espécimen.

Grúa articulada para montaje del espécimen bajo prueba con capacidad de carga de 5.000 Kg.

Posicionador de antenas:

  • - Polarización/elevación/eje lineal superior/azimut/Eje lineal inferior
  • - Resolución: 0,005º
  • - Máxima carga 2.000 Kg
  • - Máximo Par 4.000 Kg·m

Soportes RCS:

  • - 3 columnas de porexpan de 6 m de altura, con capacidad para blancos de 250 kg
  • - Pylon sin posicionador con capacidad máxima de carga de 4.500 kg
  • - Pylon con posicionador Az/El con capacidad de 680 Kg
  • - Pylon con posicionador Az/El con capacidad de 227 Kg

Sensibilidad sistema RCS: <45dBsm.

Instrumentación alineamiento ejes:

  • - Laser Tracker Leica LTD600 con T-Probe
  • - Teodolito Leica TDM5000
  • - Autocolimador Nikon 6D

IEEE Standard Test Procedures for Antennas

IEEE Recommended Practice for Radar Cross-Section Test Procedures

Especificaciones particulares de los clientes

/.galleries/Servicios/498571903ca97d32c14341633ae3f1a7392bbaec_SGSE_9.5.jpg
/.galleries/Servicios/b7700db81c4d5774c9e2b5d33d472887bc4097f5_SGSE_9.2.jpg
/.galleries/Servicios/1d6cf7cd626776022e7b3b2220f479ef09bfa2ef_SGSE_9.4.jpg
Responsable del Servicio:
David Poyatos Martínez
E-mail:
poyatosmd@inta.es
Teléfonos:

+34915201719

Laboratorio / Unidad:
Laboratorio de Medida de Antenas y Firma Radar
Área:
Área de Radiofrecuencia (4940)
Departamento:
Departamento de Ensayos de Equipos y Sistemas (4900)
Subdirección:
Subdirección General de Sistemas Espaciales (4000)
Localización:
Sede Central INTA Torrejón de Ardoz
