INTA completa su Red de Estaciones de TTC con la incorporación de VIL2
  •   CHEOPS EUMETSAT INGENIO PAZ Estación Terrena Segmento Terreno

En el mes de septiembre INTA llevó a cabo la validación exitosa de VIL-2 (Estación Terrena de 15m para TTC en Banda-S) que quedó incorporada de esta manera a la Red INTA de Estaciones de Seguimiento, Telemetría y Comandado de satélites en órbitas cercanas a la Tierra.

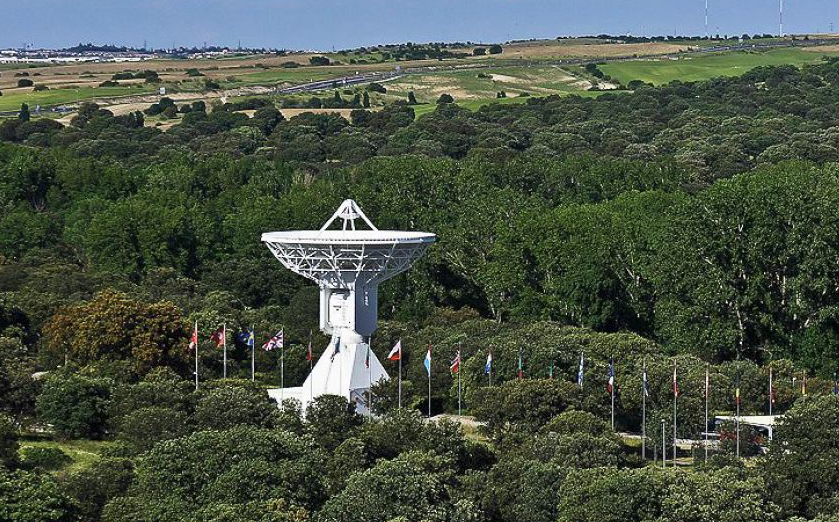

CEIT_20191105_1_bESTACIÓN DE VILLAFRANCA-2 (VIL2)

 En este post os queremos presentar la Red de Estaciones de TTC (telemetría, tracking y comandado) del INTA. Esta red está formada por 4 estaciones terrenas distribuidas en dos Centros Espaciales:

  • Torrejón-1 (TRN1) de 11,30 metros de diámetro y Villafranca-1 y 2 (VIL1&2) ambas de 15m, aunque estas últimas se encuentran dentro de las instalaciones de la ESA en Villafranca del Castillo (ESAC), todas ellas pertenecen al Centro Espacial INTA Torrejón (CEIT)
  • Maspalomas-1 (MSP1) de 15m para TTC en Bandas S y X, perteneciente al Centro Espacial de Canarias del INTA (CEC)

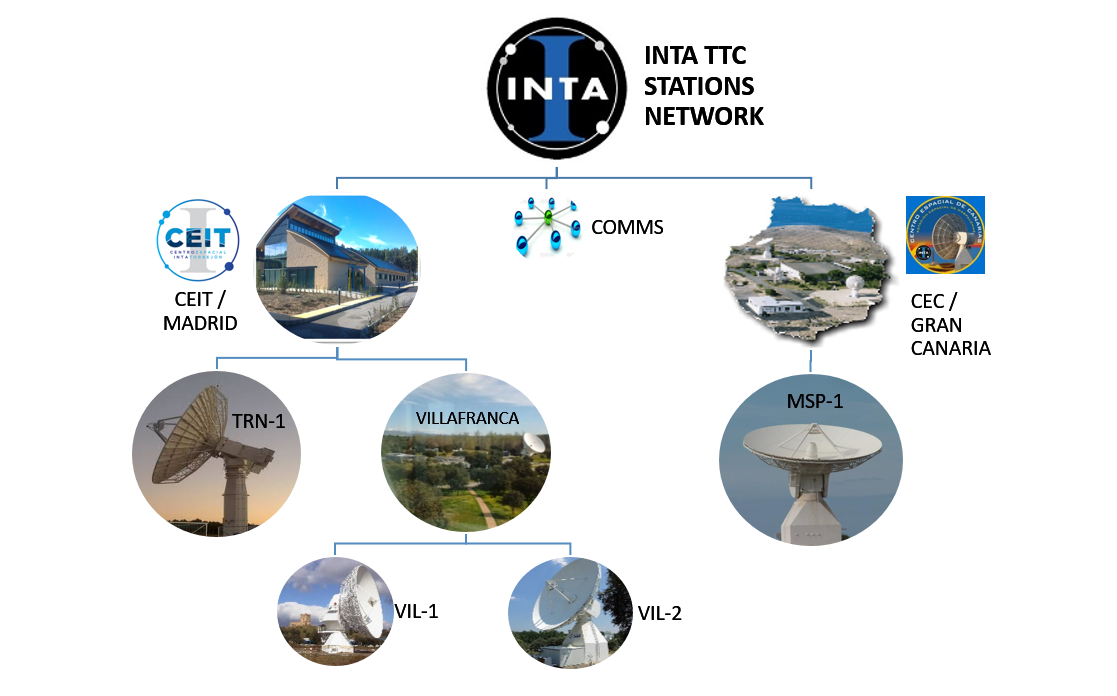

CEIT_20191105_2_bCENTROS ESPACIALES Y ESTACIONES DEL INTA



Con todas estas estaciones terrenas, INTA da servicios de TTC a las misiones de la ESA (CLUSTER 1,2,3&4; XMMe INTEGRAL), a la misión científica CHEOPS que se lanzará en diciembre de este año, a las misiones de EUMETSAT (METOP A,B&C), así como a las misiones nacionales de observación de la Tierra PAZ e INGENIO (ésta última entrará en operación en 2020).

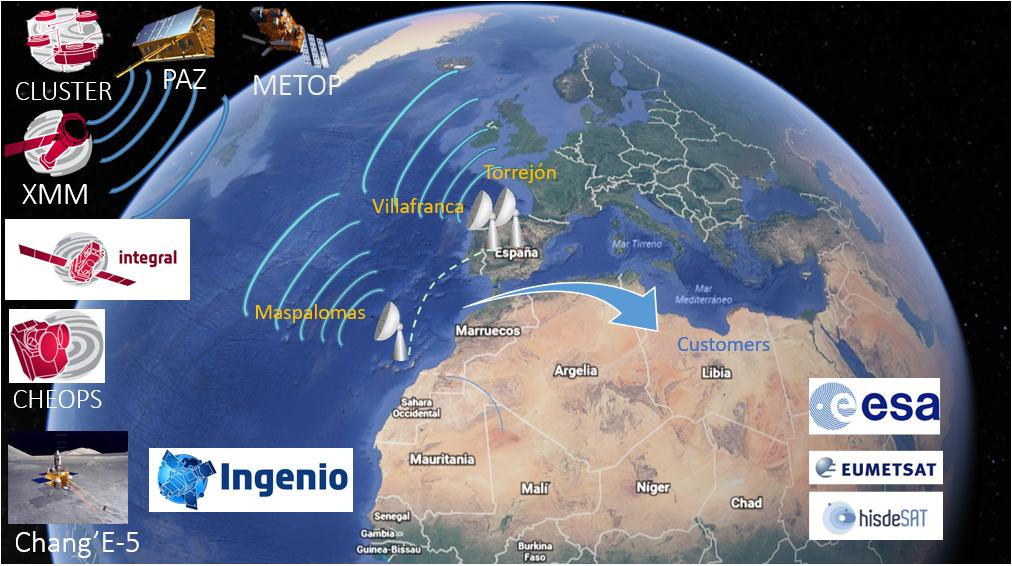

CEIT_20191105_3_bMISIONES Y CLIENTES DE TTC



Para ello, INTA ha desarrollado e instalado varios sistemas auxiliares que conforman, junto con las antenas, la red de estaciones. Estos sistemas son:

  •  PLANNER multimisión-multiestación para planificar los pases de las diferentes misiones en las distintas antenas del sistema.

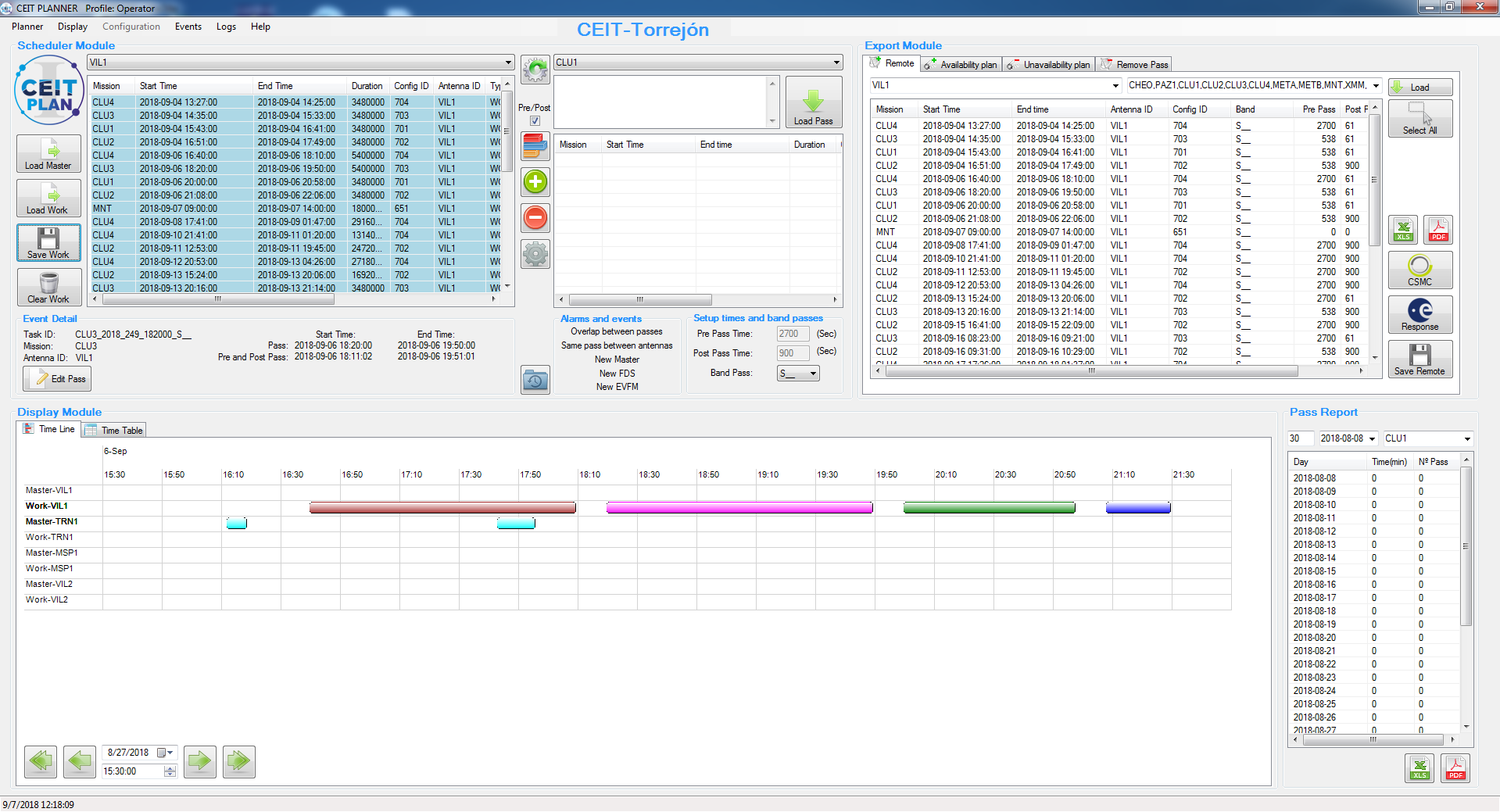

CEIT_20191105_4_bPLANNER



  • N&C (Network&Comms) basado en líneas de comunicaciones con redundancia en caliente y diversificación geográfica entre las antenas y los Centros de Control de los Satélites de las misiones de la ESA situados en ESOC (European Space Operation Center).

 CEIT_20191105_5_b

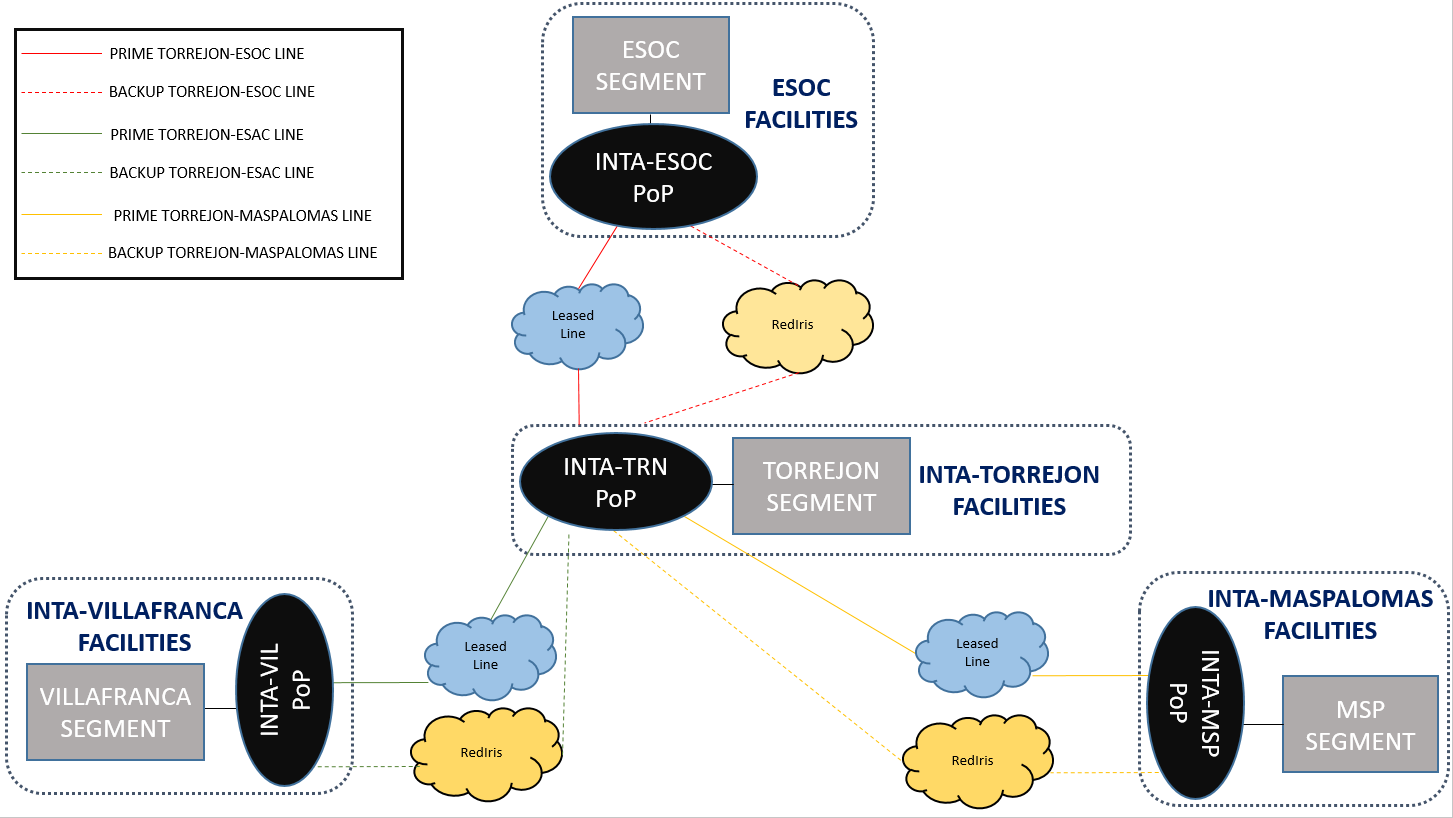

ARQUITECTURA N&C



  • M&C (Monitoring&Control) sistema encargado de monitorizar todos los equipos de red y de operaciones para responder lo antes posible a cualquier incidente del sistema.

 CEIT_20191105_6_b

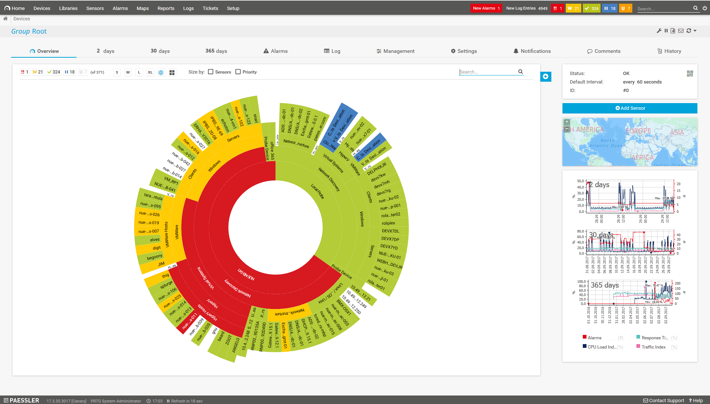

M&C PRTG
  • VOICE-LOOP sistema que soporta las comunicaciones de voz 24h entre los operadores de las Estaciones y los Centros Control de los Satélite.

 Para la incorporación de VIL-2 a la Red de Estaciones se ha desarrollado un sistema de control de la misma en cluster con VIL-1, permitiendo tener así en un único sistema para la operación de las dos antenas compartiendo los equipos de Banda Base de Telemetría y Telecomando. De esta forma se podrá tener redundancia en caliente de dichas antenas durante los pases de las misiones más críticas.

 CEIT_20191105_7_b

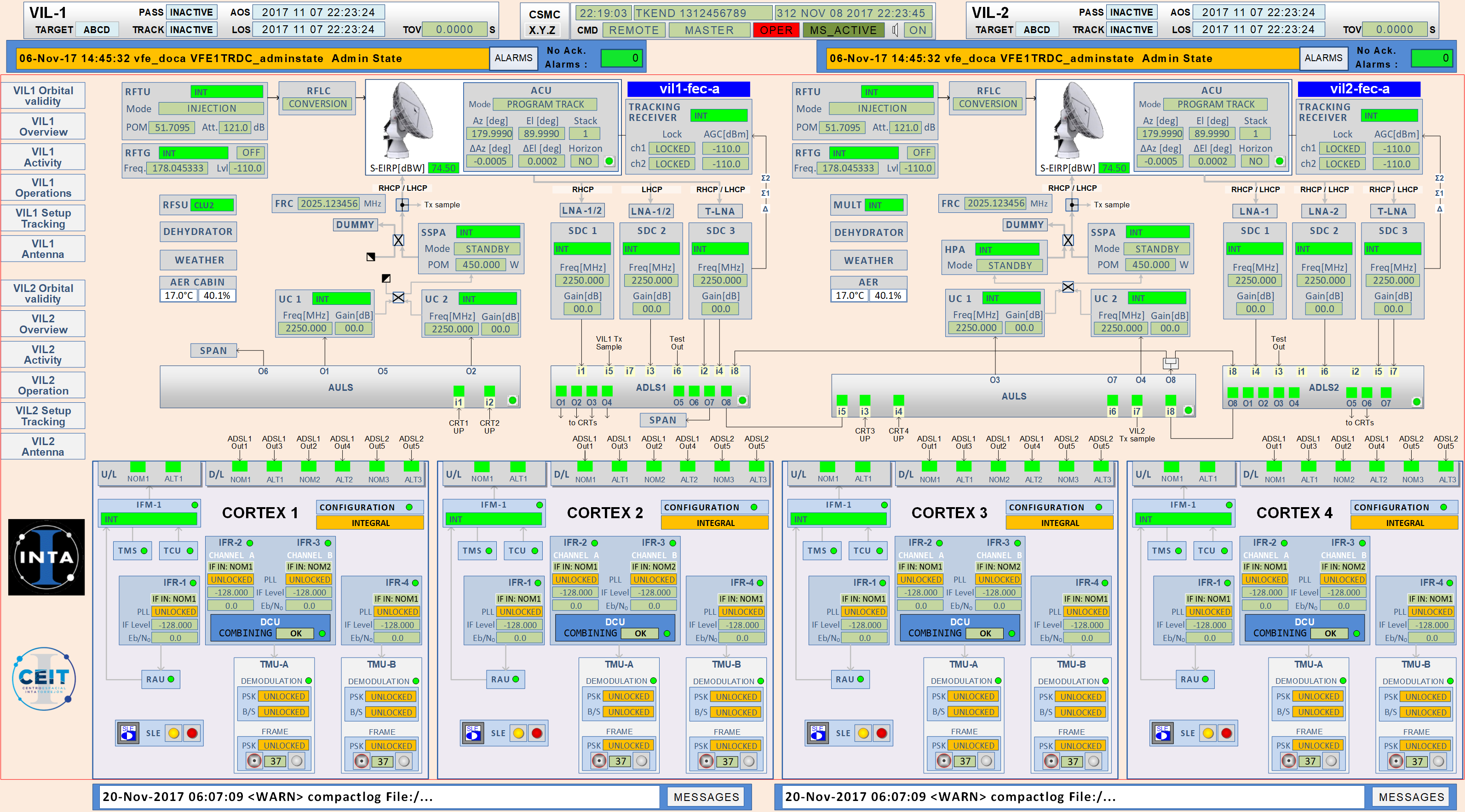

CSMC CLUSTER VIL1&2

 En futuros artículos os contaremos más detalles de las diferentes estaciones terrenas del INTA y de las misiones a las que dan servicios de TTC, como el futuro seguimiento del retorno a la Tierra de la misión Lunar China GHANG'E-5, que se llevará a cabo el próximo año desde MSP-1 o la participación de TRN-1 en los lanzamientos de CHEOPS e INGENIO.



Iván Lora
